Energirevisjon for luftesystemer: Hvordan beregne kWh/kgO₂ og finne besparelser

Direkte svar: Lufting bruker 50–70 % av den totale energien ved et avløpsrenseanlegg. Kjerneeffektivitetsmålingen er Standard Aeration Efficiency (SAE), målt i kgO₂/kWh – hvor mye oksygen systemet ditt leverer per energienhet. Et godt designet finboblediffusorsystem oppnår 2,5–5,0 kgO₂/kWh. De fleste anlegg i drift kommer til kort med dette ved 1,5–2,5 kgO₂/kWh på grunn av tilsmussede diffusorer, overdimensjonerte blåsere som kjører med dellast, faste DO-settpunkter som ignorerer daglig lastvariasjon og mangel på VFD-kontroll. En energirevisjon identifiserer nøyaktig hvilken av disse som koster mest – og US EPA har dokumentert at et riktig utformet luftekontrollsystem alene reduserer lufteenergien med 25–40 %.

Hvorfor lufteenergi betyr mer enn noen annen prosess

Mens luftesystemer bare står for 2–5 % av byggekostnadene, bruker de opptil 80 % av anleggets energi. Selv med det konservative tallet på 50 % er tallene betydelige:

En 20 % forbedring i lufteeffektiviteten ved et 50 000 m³/dag anlegg sparer $90 000/år. Hvert år. Uten prosesskompromiss – faktisk med bedre biologisk ytelse.

Revisjonsrammeverket nedenfor identifiserer hvor disse besparelsene gjemmer seg.

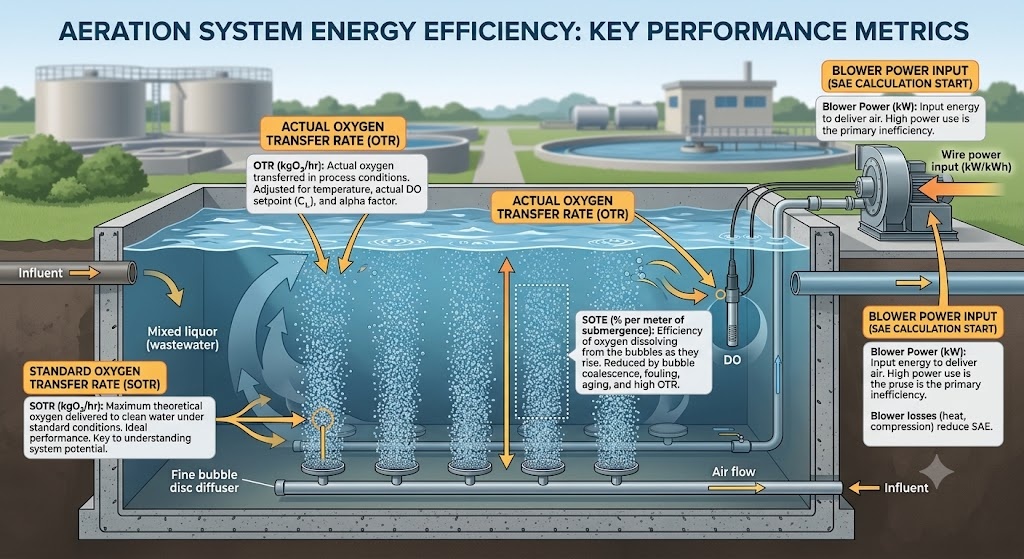

De fire nøkkelberegningene: SOTR, SOTE, OTR, SAE

Før du reviderer noe, må du snakke samme språk som utstyret ditt. Fire beregninger definerer luftesystemets ytelse:

SOTR — Standard oksygenoverføringshastighet
Massen av oksygen som overføres per time under standardforhold (rent vann, 20°C, null DO, havnivå). Enheter: kgO₂/time. Dette er produsentens laboratorievurdering for en diffusor eller lufter.

SOTE — Standard oksygenoverføringseffektivitet
Fraksjonen av oksygen i den tilførte luften som faktisk løses opp i vannet, under standardforhold. Uttrykt som % per meter nedsenkning eller som total % for systemet.

SOTE (%) = (O₂ oppløst / O₂ levert) x 100

Finbobleskive diffusorer: 6–8 % SOTE per meter nedsenkning
Grove boblediffusorer: 3–4 % SOTE per meter
Mekaniske overflateluftere: ikke dybdeavhengig; uttrykt som total SOTE

OTR — Faktisk (felt) oksygenoverføringshastighet
SOTR korrigert for reelle prosessforhold - avløpsvanntemperatur, faktisk DO-konsentrasjon og alfafaktor. Dette er hva diffusorene dine faktisk leverer i tanken.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

hvor:

• alfa = prosessvann OTE / rent vann OTE (typisk 0,4–0,8 for kommunal WW)
• beta = prosessvann O₂-metning / rent vann O₂-metning (vanligvis 0,95–0,98)
• C_s,T = O₂-metning ved prosesstemperatur (mg/L)
• C_L = faktisk DO i tank (mg/L) — ditt driftssettpunkt
• C_s,20 = O₂-metning ved 20°C = 9,08 mg/L
• theta = temperaturkorreksjonsfaktor = 1,024

SAE — Standard Aeration Efficiency
Det mest nyttige tallet for en energirevisjon. SAE kombinerer oksygenoverføring og energiforbruk i én sammenlignbar metrikk.

SAE (kgO₂/kWh) = SOTR (kgO₂/time) / Ledningsinngang til vifte (kW)

Den omvendte – kWh/kgO₂ – er like gyldig og mer intuitiv for kostnadsberegning:

Spesifikk energi (kWh/kgO₂) = 1 / SAE

SAE-referanser etter teknologi:

Hvis anleggets beregnede SAE er under 1,8 kgO₂/kWh for et finboblesystem, har du et utvinnbart ytelsesproblem – sannsynligvis tilsmussede diffusorer, overlufting eller ineffektiv viftedrift.

Trinn 1: Beregn din nåværende SAE - Grunnlinjemålingen

Du kan ikke revidere det du ikke har målt. De fleste anlegg kan beregne en grov SAE fra eksisterende instrumentering uten noe spesialisert testutstyr.

Metode A: Fra prosessdata (rask estimat)

Dette trenger du:

• Gjennomsnittlig vifteeffekt (kW) — fra energimåler eller merkeskilt × driftstimer
• Gjennomsnittlig daglig oksygenbehov — estimert fra BOD/COD-belastning og prosesstype

Estimer daglig oksygenbehov (AOR — Faktisk oksygenbehov):

AOR (kgO₂/dag) = (BOD fjerning oksygenbehov) (nitrifikasjon oksygenbehov) - (denitrifikasjonskreditt)

BOD-fjerning: ~1,0–1,2 kgO₂ per kg BOD fjernet (1,0 for enkel BOD-fjerning; 1,2 for kombinerte BOD-nitrifikasjonssystemer)

Nitrifikasjon: 4,57 kgO2 pr. kg NH4-N oksidert

Denitrifikasjonskreditt: 2,86 kgO₂ gjenvunnet per kg NO₃-N redusert (hvis det er anoksiske soner, trekk dette fra)

Eksempel — 10 000 m³/dag kommunalt anlegg:

• Innflytende BOD: 220 mg/L, effluent BOD: 15 mg/L → BOD fjernet: 2050 kg/dag
• BOD-fjerning O₂: 2050 × 1,0 = 2050 kgO₂/dag
• Innløp TKN: 40 mg/L, avløp NH₄: 3 mg/L → N nitrifisert: 370 kg/dag
• Nitrifikasjon O₂: 370 × 4,57 = 1691 kgO₂/dag
• Denitrifikasjonskreditt (anta at anoksisk sone fjerner 15 mg/L NO₃): 150 kg/dag × 2,86 = 429 kgO₂/dag
• Total AOR = 2 050 1 691 - 429 = 3 312 kgO₂/dag = 138 kgO₂/time

Beregn feltet SAE:

• Vifteeffekt: 3 blåsere × 75 kW hver × 85 % gjennomsnittlig belastning = 191 kW
• SAE = 138 kgO₂/time / 191 kW = 0,72 kgO₂/kWh

Konverter til SOTR for sammenligning med rent vann:
SOTR = AOR / (alfa × korreksjonsfaktor) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138 / 0,30 = 460 kgO2/time

Standard SAE = 460 / 191 = 2,41 kgO₂/kWh

Dette er nær den nedre enden av det akseptable området for fine boblesystemer - verdt å undersøke.

Metode B: Avgasstesting (mest nøyaktig)

Avgasstesting måler SOTE direkte under prosessforhold ved å fange opp gassen som forlater vannoverflaten i en flytende hette og analysere oksygeninnholdet. Dette er den mest nøyaktige metoden for å bestemme faktisk diffusorytelse.

Nødvendig utstyr: flytende gassoppsamlingshette, gassanalysator (O₂ og CO₂), luftmengdemåler ved vifte.

SOTE (%) = (O₂ inn - O₂ ut) / O₂ in × 100

hvor O₂ inn = luftstrøm × 0,2095 (O₂-fraksjon av luft) og O₂ ut = O2-konsentrasjon målt i oppsamlet avgass × total avgassstrømningshastighet.

Avgasstesting er gullstandarden for validering etter rengjøring eller ettermontering – den viser direkte om vedlikehold eller utskifting av diffusoren har forbedret ytelsen. Det krever spesialisert utstyr og utføres vanligvis av et spesialistteam.

Trinn 2: Beregn viftes ledning-til-luft-effektivitet

Vifteeffektiviteten bestemmer hvor mye av den elektriske energien som faktisk når luftstrømmen. En blåser som leverer 85 % av den nominelle ytelsen på grunn av alder, tilsmussing av innløpsfilteret eller dellastdrift, kaster bort resten som varme.

Isotermisk effektligning for vurdering av vifteeffektivitet:

Teoretisk isotermisk effekt (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / effektivitet

hvor:

• Q_air = faktisk volumetrisk luftstrøm ved innløpsforhold (m³/s)
• P_innløp = absolutt innløpstrykk (kPa) ≈ 101,3 kPa ved havnivå
• P_utløp = absolutt utløpstrykk (kPa) = manometertrykk 101,3
• ln = naturlig logaritme
• effektivitet = isentropisk vifteeffektivitet (fra produsentkurve, typisk 65–82%)

Benchmarks for vifteeffektivitet:

Det vanligste effektivitetsproblemet i feltet: blåsere kjører på 40–60 % av designflyten kontinuerlig fordi luftesystemet ble designet for toppstrømforhold som sjelden forekommer. Ved 50 % strøm mister en rotblåser 15–25 prosentpoeng av effektivitet sammenlignet med toppnivået – og kaster bort en betydelig brøkdel av hver kWh som forbrukes.

Trinn 3: Kartlegg energitapskjeden

Hvert luftesystem har fire steder hvor energi går tapt mellom den elektriske måleren og det oppløste oksygenet i tanken. Kvantifisering av hvert tap identifiserer hvor du skal gripe inn.

Energitapskjeden:

Elektrisk inngang → Viftemotortap → Viftekompresjonstap → Rør-/ventilfordelingstap → Diffuser DWP-tap → Oksygenoverføringstap

Den kombinerte effekten: For hver 100 kWh som forbrukes av viftemotoren, ender vanligvis bare 15–35 kWh opp som oppløst oksygen i blandingsvæsken.

Trinn 4: Identifiser de fem største sparemulighetene

Mulighet 1: VFD på blåsere (15–30 % besparelse)

De fleste anlegg ble designet for topp daglige/sesongmessige belastninger. Faktisk gjennomsnittlig belastning er typisk 40–70 % av topp. En blåser som kjører med fast hastighet for å møte toppbehov, kjører med ineffektiv dellast i det meste av levetiden.

Variable Frequency Drives (VFD) lar viftehastigheten spore faktisk oksygenbehov. Tri-lobe positiv forskyvningsvifte med VFD for hastighetskontroll tilbyr en nedreduksjon på 60–70 %, noe som gir stor operasjonsfleksibilitet.

Energibesparelser fra VFD: 15–30 % av vifteenergien ved typiske anlegg. Tilbakebetaling: 2–4 år avhengig av strømtariff og lastvariasjon.

VFD er mest effektivt når: belastningen varierer betydelig (døgnvariasjon > 2:1), flere blåsere er installert, strømblåsere kjører med >70 % hastighet kontinuerlig.

VFD er minst effektiv når: blåsere kjører allerede med 95–100 % hastighet mesteparten av tiden (kapasitetsbegrenset anlegg), eller når en rotblåser allerede er strupet til minimum.

Mulighet 2: DO settpunktreduksjon (10–20 % besparelse)

De fleste anlegg opererer med et DO-settpunkt på 2,0 mg/L i hele luftebassenget - et teppenummer som dekker de verste forholdene. Ved gjennomsnittlig belastning betyr dette kronisk overlufting.

Å redusere DO-settpunktet fra 2,0 mg/L til 1,5 mg/L (fortsatt fullt tilstrekkelig for nitrifikasjon ved normale temperaturer) reduserer vanligvis luftbehovet med 10–20 %. Dette er den laveste kostnadsintervensjonen som er tilgjengelig - ofte oppnåelig ved å omprogrammere PLS-en uten kapitalutgifter.

Viktig: DO settpunktreduksjon må kobles med pålitelig DO-sensorkalibrering. Drift i DO-sensorer er vanlig og fører til at faktisk DO blir lavere enn den viste verdien – å redusere settpunktet uten å rekalibrere sensorene risikerer prosessforstyrrelser.

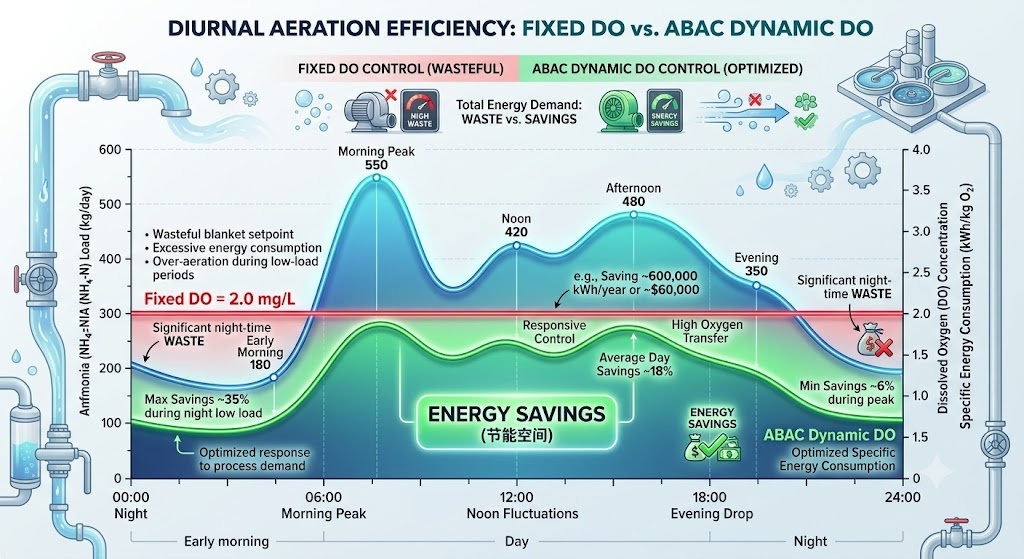

Mulighet 3: Ammoniakkbasert luftekontroll – ABAC (15–25 % ekstra besparelse i forhold til DO-kontroll)

Standard DO-kontroll opprettholder en fast DO-konsentrasjon uavhengig av faktisk biologisk behov. ABAC går ett nivå dypere - den måler ammoniakkkonsentrasjonen i avløpet og justerer DO-settpunktet dynamisk basert på om nitrifiseringen er fullført.

Fordi OTE forbedres ved lavere DO-konsentrasjoner, er det energibesparelser tilgjengelig ved å opprettholde minimum DO-konsentrasjon som oppfyller prosessmålene. ABAC-systemer drar fordel av påvirkningen av DO på både OTE og hastigheten på biologisk omdannelse av ammoniakk.

I praksis: om natten når ammoniakkmengden er lav, lar ABAC DO falle til 0,8–1,2 mg/L og fortsatt oppnå full nitrifikasjon. Ved toppbelastning om morgenen øker den DO til 2,5–3,0 mg/L før ammoniakk bryter gjennom. Denne dynamiske responsen er umulig med et fast DO-settpunkt.

En case-studie publisert av Envirosim viste at ved et nitrifiserende aktivert slamanlegg, resulterte manuell DO-kontroll i DO-svingninger fra 0,5 til 3,5 mg/L og 590 kWh/MGD vifteenergi. Konvensjonell DO-kontroll reduserte dette med bare 3 %. ABAC reduserte energibehovet betydelig ytterligere ved å begrense DO-driftsområdet til det minimum som kreves for fullstendig nitrifisering under alle belastningsforhold.

Avanserte kontrollteknologier inkludert MPC integrert med AI og maskinlæring kan redusere energibruken med 30–40 % og øke DO-nivåene med 35–40 % sammenlignet med manuell drift.

ABAC implementeringskrav: ammoniakksensor (ioneselektiv elektrode eller online-analysator) nær avløpsenden av luftebassenget; DO-sensorer i hver kontrollsone; SCADA integrasjon; VFD-blåsere for responsevne.

Mulighet 4: Diffuservedlikehold — DWP-reduksjon (8–20 % besparelse)

Tilsmussede diffusorer produserer større bobler med lavere SOTE, og øker DWP - noe som betyr at viften må jobbe hardere for å presse den samme luften gjennom. Den kombinerte effekten av tilsmussede diffusorer ved DWP = 100 mbar vs DWP = 20 mbar er en 15–25 % økning i energi per enhet overført oksygen.

Implementeringen av et riktig utformet luftekontrollsystem er rapportert av United States Environmental Protection Agency for å redusere lufteenergien med 25 til 40 prosent. Men denne besparelsen er bare oppnåelig når diffusorene er rene - et tilsmusset diffusorsystem motvirker fordelene med avansert kontroll.

Prioritetsrekkefølge for diffusorvedlikehold:

1. Sprengluftrensing (nullkostnad, kvartalsvis) – gjenvinner 5–15 % SOTE i biologisk tilsmussede systemer
2. Syrengjøring (moderat kostnad, årlig i områder med hardt vann) – gjenoppretter skaleringsrelatert DWP-økning
3. Membranerstatning (kapitalkostnad, 5–10 års syklus) – nødvendig når DWP forblir >80 mbar etter kjemisk rengjøring

Se DWP-artikkelen for fullstendig vedlikeholdsbeslutningsramme.

Mulighet 5: Oppgradering av blåseteknologi (20–35 % sparing, kapitalkrevende)

Hvis anlegget ble bygget med rotblåsere med tri-lobe som opererer over 0,5 bar mottrykk - som mange anlegg er, siden rotblåsere var standardteknologien i flere tiår - gir det betydelige effektivitetsgevinster å erstatte dem med høyhastighets turboblåsere eller roterende skrueblåsere.

Utskifting av blåser er den høyeste kapitalkostnadsintervensjonen, men gir de mest varige besparelsene – effektivitetsgevinster er uavhengige av operatøratferd og forringes ikke uten store mekaniske feil.

Trinn 5: Kvantifiser besparelsene — Revisjonsresultatet

En fullstendig lufteenergirevisjon gir en sparematrise: hver mulighet kvantifisert i kWh/år og $/år, med estimerte implementeringskostnader og enkel tilbakebetalingstid.

Eksempel på revisjonseffekt — 10 000 m³/dag kommunalt anlegg, 191 kW viftebelastning, 0,10 USD/kWh elektrisitet:

Merk: besparelser er ikke fullt additive — DO settpunktreduksjon og ABAC adresserer overlappende problemer. Kombinert realistisk besparelse fra alle fem tiltakene: 35–50 % av utgangslufteenergien, med mesteparten av besparelsen oppnåelig innen 3 år gjennom de tre første tiltakene alene.

Luftekontrollstrategier etter anleggsstørrelse

Små renseanlegg drar nytte av av/på- og PID-kontrollmetoder, noe som resulterer i 10–25 % energibesparelser og DO-reduksjoner på 5–30 %. Kaskadekontroll og modellprediktiv kontroll forbedrer energieffektiviteten med 15–30 % i mellomstore renseanlegg. Avanserte renseanlegg som bruker MPC integrert med AI og maskinlæring kan redusere energibruken med 30–40 %.

Denitrifikasjonskreditten: Gratis oksygengjenoppretting

En av de mest oversette energibesparelsene i anlegg med anoksiske soner. Under denitrifikasjon bruker bakterier NO₃ som en elektronakseptor i stedet for O₂ - og gjenvinner effektivt oksygen fra nitratmolekylet.

Oksygenkreditt = 2,86 kgO₂ per kg NO₃-N redusert

For et anlegg som denitrifiserer 15 mg/L NO₃ fra 10 000 m³/dag strømning:

• NO₃ redusert = 15 × 10 000 / 1000 = 150 kg NO₃-N/dag
• Oksygenkreditt = 150 × 2,86 = 429 kgO₂/dag

Ved SAE = 2,5 kgO₂/kWh er denne kreditten verdt: 429 / 2,5 = 172 kWh/dag = $6200/år

Anlegg som har anoksiske soner, men som ikke tar hensyn til denitrifikasjonskreditten i sin viftekontrolllogikk, overlufter og kaster bort energi tilsvarende denne kreditten hver dag.

Hurtigkontrollsjekkliste: 30 minutter i blåserommet

Kjør denne sjekklisten før du setter i gang en fullstendig revisjon – den identifiserer de tre vanligste raske gevinstene:

1. Les av blåserens utløpstrykk og beregn DWP

• Hvis DWP > 60 mbar → diffusorrengjøring er nødvendig → potensiell 10–15 % energisparing

2. Sjekk viftens driftspunkt vs. designkurve

• Hvis viftene kjører med < 60 % av nominell strømning ved designtrykk → overdimensjonert eller overtrykk → VFD eller settpunktsreduksjon nødvendig

3. Les gjennomsnittlig DO fra SCADA-trender (siste 7 dager)

• Hvis gjennomsnittlig DO > 2,5 mg/L til enhver tid på dagen → overlufting → settpunktsreduksjon eller ABAC-kandidat

4. Sammenlign faktisk vifteeffekt med teoretiske krav

• Beregn AOR fra innflytende belastning, konverter til SOTR, beregn teoretisk vifteeffekt
• Hvis faktisk vifteeffekt > 130 % av teoretisk → effektivitetsgap på >30 % → vifterevisjon er berettiget

5. Sjekk døgnvariasjon i vifteeffekt

• Hvis viften går med konstant hastighet uavhengig av tid på dagen → ingen lastfølgende kontroll → VFD DO-kontroll er den prioriterte intervensjonen

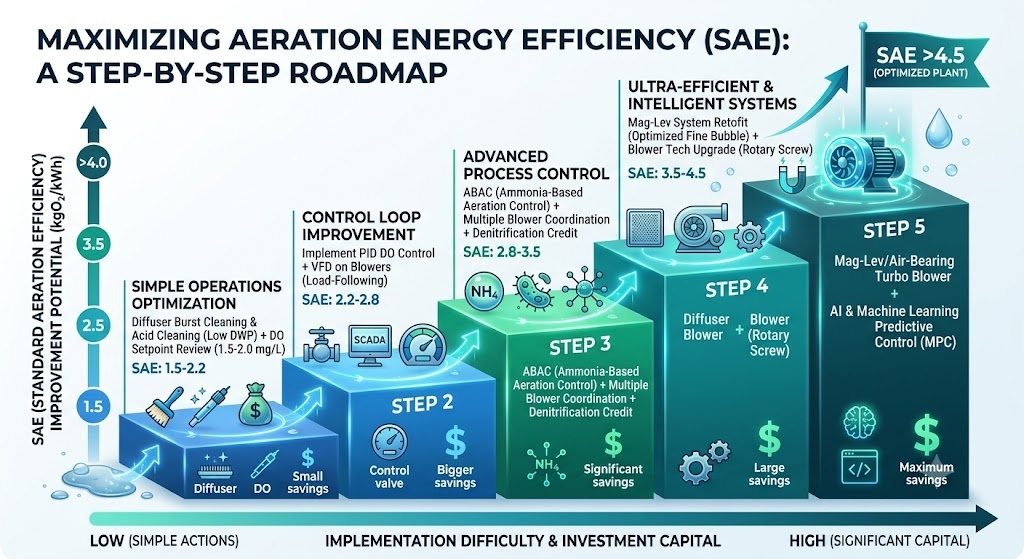

Sammendrag: SAE Improvement Roadmap
