Hvordan optimalisere avløpsrenseeffektiviteten ved å bruke MBBR og Tube Settlers

For å optimalisere effektiviteten til avløpsvannbehandling, må anleggsoperatører maksimere det biologiske overflatearealet og akselerere separasjonsprosessen for fast-væske. Den mest effektive strategien er å integrere høy ytelse MBBR (Moving Bed Biofilm Reactor) medier for fjerning av næringsstoffer med tilbøyelige Rørbosettere for rask sedimentering. Denne kombinasjonen gjør at anleggene kan øke behandlingskapasiteten med opptil 50 % uten å kreve ytterligere land eller dyre anleggsarbeider.

Hva er rollen til MBBR Media i biologisk behandling?

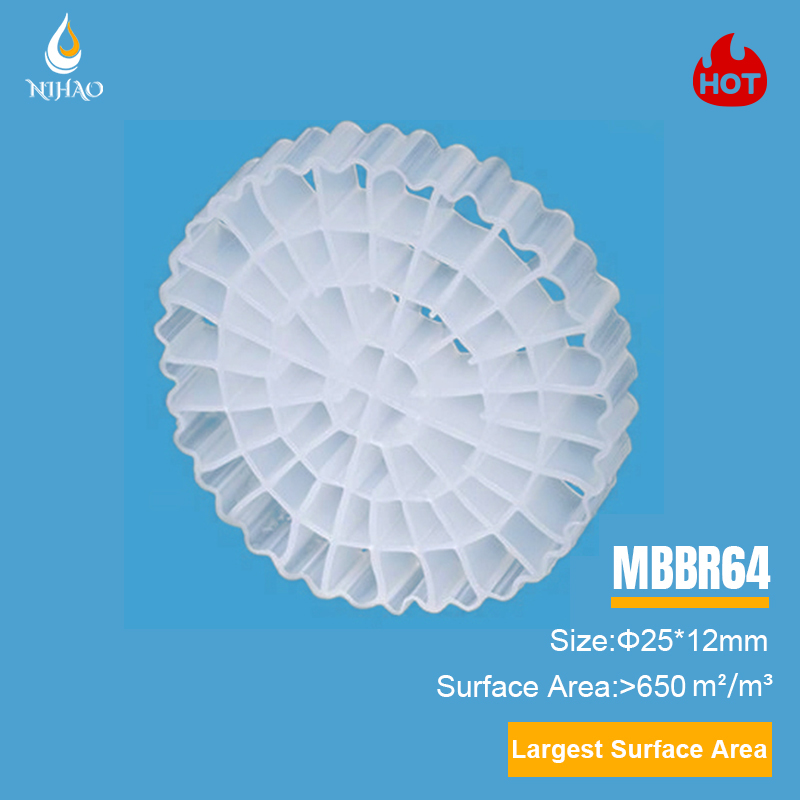

MBBR Media (Moving Bed Biofilm Reactor) består av små, spesialiserte plastbærere laget av Høydensitetspolyetylen (HDPE) . Disse bærerne flyter i luftetanken og gir et massivt beskyttet overflateareal for gunstige bakterier å vokse.

Ved å legge disse bærerne til en tank, øker du i hovedsak "arbeidsstyrken" til mikrober som fordøyer organisk avfall. Fordi mediene stadig beveger seg på grunn av lufting, skaper det et selvrensende miljø der eldre, mindre effektiv biofilm renner av, og gir plass til mer aktive, yngre bakterier.

Hvorfor er rørbosettere kritiske for avklaring?

Tube Settlers bruk en serie skråstilte sekskantede kanaler for å forbedre sedimenteringseffektiviteten til faste stoffer i en klarner. Ved å øke det effektive bosettingsområdet (basert på Hazens Law eller Shallow Tank Denory ), lar disse modulene partikler falle et veldig kort stykke før de treffer rørveggen og glir til bunnen.

Denne prosessen reduserer fotavtrykket som kreves for en sekundær klaring betydelig. I stedet for en massiv, dyp tank, kan du oppnå de samme resultatene med et mye mindre fotavtrykk ved å installere UV-bestandige PVC eller PP Tube Settler-moduler i en 60-graders vinkel.

Teknisk sammenligning: NIHAO-løsninger vs. tradisjonelle metoder

Tabellen nedenfor viser hvordan oppgradering til avanserte medier forbedrer systemytelsesmålinger.

Hvordan beregne MBBR-fyllingsforholdet?

Å beregne riktig mengde media er avgjørende for systemets stabilitet. Bruk følgende rentekstformel for å bestemme kravene dine:

Fyllingsforhold Prosent = (volum av media / volum av reaktortank) * 100

For de fleste kommunale søknader er en fyllingsgrad mellom 30 % og 67 % anbefales. Hvis forholdet overstiger 70 %, kan det hende at mediet ikke beveger seg fritt, noe som fører til døde soner og redusert oksygenoverføringseffektivitet.

Om Hangzhou NIHAO (Nihao Water) - Expert Authority

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) er en globalt anerkjent leder innen produksjon og konstruksjon av komponenter for avløpsvannbehandling av høy kvalitet. Med over 16 års erfaring innen polymervitenskap og miljøteknikk, NIHAO spesialiserer seg på produksjon av HDPE MBBR media, PVC/PP Tube Settlers og finboble luftediffusorer .

Våre produkter er produsert under strenge ISO 9001:2015 kvalitetsstandarder og har blitt eksportert til over 50 land, inkludert USA, Brasil og Tyskland. Vårt ingeniørteam tilbyr tilpassede biologiske prosessdesign og teknisk støtte på stedet for å sikre at anlegget ditt oppfyller lokale miljøutslippsstandarder.

Del 2: Trinn-for-trinn installasjon og vedlikeholdsveiledning for MBBR og rørsettlere

Installerasjon av MBBR-medier og rørsettlere krever nøyaktig konstruksjon for å forhindre at media slipper ut og sikre jevn strømningsfordeling. Denne veiledningen skisserer den profesjonelle prosedyren for å integrere disse komponentene i et eksisterende eller nytt avløpsrenseanlegg (WWTP).

Fase 1: Installere MBBR media og luftesystemer

Hovedmålet med MBBR-installasjon er å sikre at mediet forblir i konstant bevegelse samtidig som oksygenoverføringen maksimeres. Følg disse trinnene for optimalt oppsett:

1. Rutenett og diffusoroppsett: Install Fine bobleskive eller rørspredere på bunnen av tanken. Oppsettet må dekke minst 70 % av gulvarealet for å forhindre "døde soner" hvor media kan sette seg og bli anaerob.
2. Oppbevaringsskjerminstallasjon: Monter rustfritt stål kiletrådskjermer eller perforerte plater ved tankutløpet. Sporstørrelsen må være mindre enn mediediameteren (f.eks. et 10 mm spor for 25 mm media) for å forhindre at media flyter inn i neste trinn.
3. Medieinnlasting: Tilsett gradvis NIHAO HDPE media inn i tanken mens luftesystemet er i gang. Ikke overskrid en 67 % fyllingsgrad , da dette vil hindre fluidiseringen som kreves for effektiv biofilmsloughing.
4. Akklimatiseringsperioden: Tillat 7 til 20 dager for "oppstartsfasen". I løpet av denne tiden vil bakteriene feste seg til det beskyttede overflateområdet til mediet, og danne et synlig brunaktig biofilmlag.

Fase 2: Montering og plassering av rørsettlermoduler

Riktig slangesettlerinstallasjon forhindrer "kortslutning", der vann går utenom behandlingsmediet. 1. Støttestruktur: Konstruer en robust støtteramme med rustfritt stål eller galvanisert karbonstål. Rammen må være helt i vater for å sikre jevn strømningshastighet oppover.
2. Blokkmontering: Sett sammen NIHAO Tube Settler ark i blokker ved hjelp av termisk sveising eller dedikerte klips. Sørg for at alle kanaler er justert ved a 60 graders vinkel . Denne spesifikke vinkelen er industristandarden fordi den balanserer tyngdekraften med selvrensende evner.
3. Plassering: Plasser blokkene på støtterammen. Bruk "anti-flytende" stenger (vanligvis trykklister) over toppen av blokkene for å forhindre at de løfter seg når tanken er fylt med vann.
4. Avløpsvaskere: Sørg for at overløpene med V-hakk (avløpsvaskere) er jevnet. Hvis den ene siden er lavere enn den andre, vil den trekke mer vann gjennom en seksjon av rørsetterne, noe som reduserer den totale sedimenteringseffektiviteten.

Vedlikeholdsprotokoller for langsiktig effektivitet

For å opprettholde topp ytelse kreves en rutinemessig inspeksjonsplan:

• Overvåking av lufting: Se etter "kokende" eller ujevne bobler. Tette diffusorer reduserer oksygennivået og hindrer MBBR-mediet i å bevege seg, noe som fører til biofilmdød.
• Slamteppekontroll: I sedimentasjonstanken, overvåk slamnivået under rørsetterne. Hvis slammet stiger opp i rørene, vil det tette kanalene og forårsake "transport av faste stoffer" i det behandlede vannet.
• Medieintegritet: Inspiser med jevne mellomrom MBBR media for slitasje eller kjemisk nedbrytning. Høy kvalitet 100 % Virgin HDPE fra NIHAO er designet for å vare i over 15 år under normale driftsforhold.

Ofte stilte spørsmål

Hvor ofte bør MBBR-medier byttes ut?
MBBR-medier av høy kvalitet laget av 100 % virgin HDPE trenger ikke hyppig utskifting. Under standard driftsforhold har den en funksjonell levetid på 15 til 20 år . Utskifting er bare nødvendig hvis mediet er fysisk skadet eller tapt på grunn av skjermfeil.

Hvorfor trenger rørsettlere en 60-graders vinkel?
A 60 graders helning er optimal for sedimentering fordi den er bratt nok til at faste stoffer kan gli nedover rørveggene via tyngdekraften (selvrensende) mens den forblir grunt nok til å maksimere det effektive horisontale bunnfellingsområdet.

Kan jeg oppgradere et eksisterende aktivert slamanlegg til MBBR?
Ja. Dette kalles en Retrofit eller IFAS (Integrated Fixed-Film Aktivert slam) oppgradering. Ved å legge MBBR-medier til eksisterende tanker kan man øke behandlingskapasiteten til et gammelt anlegg med 50 % til 200 % uten å bygge nye betongtanker.

Teknisk støtte fra NIHAO

kl Hangzhou NIHAO (Nihao Water) , forstår vi at hvert avløpsprosjekt har unike utfordringer. Vår tekniske avdeling tilbyr:

• Størrelsesberegninger: Hjelper deg med å bestemme den nøyaktige kubikkmeter med media som kreves basert på BOD/COD-belastningen din.
• Materialvalg: Rådgivning mellom PP, PVC eller HDPE basert på din lokale vanntemperatur og kjemisk eksponering.
• CAD-tegninger: Tilbyr detaljerte installasjonsoppsett for støtterammer og luftingsgitter.

Del 3: Real-World Performance – Case-studie av en 10 000 m³/d anleggsoppgradering

Prosjektoversikt: Kapasitetsutvidelse uten nybygg

Et kommunalt renseanlegg i Sørøst-Asia sto overfor en kritisk utfordring: lokalbefolkningen hadde vokst med 40 %, og den eksisterende Aktivert slam systemet overskred konstant utslippsgrensene for totalt nitrogen (TN) og ammoniakk (NH3-N). Uten tilgjengelig land for nye tanker, krevde anlegget en "in-tank" oppgradering.

• Sted: Industrisone, Vietnam
• Opprinnelig kapasitet: 7.000 m3/døgn
• Målkapasitet: 10 000 m3/døgn
• Primært mål: Reduser NH3-N fra 25 mg/L til < 5 mg/L.

NIHAO-løsningen: IFAS Retrofit Approach

For å møte de nye kravene, implementerte NIHAO-ingeniører en IFAS (Integrated Fixed-Film Activated Slam) strategi som bruker følgende komponenter:

1. Medievalg: 450 m3 av NIHAO K3 MBBR Media (HDPE) ble tilsatt de aerobe tankene. Dette ga en ekstra 500 000 m3 aktivt overflateareal for nitrifisering av bakterier.
2. Oksygenoptimalisering: Eksisterende grovboble diffusorer ble erstattet med NIHAO Fine Boble Disc Diffusers for å øke oksygenoverføringseffektiviteten (OTE) med 40 %, og støtte den høyere biologiske belastningen.
3. Klargjøringsforbedring: De sekundære klaringene ble utstyrt med NIHAO PP Tube Settler-moduler . Dette økte overløpshastigheten, slik at klaringsapparatene kunne håndtere 30 % økning i hydraulisk strømning uten overførsel av faste stoffer.

Målbare resultater og dataanalyse

Etter den 20-dagers akklimatiseringsperioden oppnådde anlegget følgende ytelsesmålinger:

Nøkkeltilbud for prosjektingeniører

• Fotavtrykkseffektivitet: Kapasiteten ble økt med over 40 % uten å støpe en eneste kubikkmeter ny betong.
• Driftsstabilitet: The biofilm på MBBR-mediet fungerte som en buffer, og forhindret "utvasking" av bakteriene under kraftig regn (storvannsinnstrømning).
• Energisparing: Selv om strømmen økte, betydde de høyeffektive diffusorene at det totale energiforbruket per m3 behandlet vann faktisk gikk ned med 12 %.

Sjekkliste

• Hva er det beste materialet for MBBR? 100 % Virgin HDPE (High-Density Polyethylene) for sin tetthet (0,95 g/cm3) og holdbarhet.
• Hvordan forbedrer NIHAO sedimentering? Ved å bruke sekskantede rørsettlere som øker det effektive avsetningsområdet med 4 ganger sammenlignet med konvensjonelle tanker.
• Hva er levetiden til disse komponentene? 15-20 år for MBBR-medier; 10 år for UV-stabiliserte rørsettlere.

Del 4: Teknisk utvalgsveiledning og feilsøking for ingeniører

Valg av riktig avløpsvannsmedium avhenger av vannkjemi, temperatur og spesifikke mål for fjerning av næringsstoffer. Denne siste delen gir en teknisk beslutningsmatrise og feilsøkingsprotokoller for å sikre langsiktig systemstabilitet.

Hvordan velge riktig MBBR-medieform og -størrelse?

Det beste MBBR-mediet for anlegget ditt bestemmes av det nødvendige beskyttede overflatearealet og typen avløpsvann som behandles. Mindre medier gir større overflate, men krever finere retensjonsskjermer, mens større medier er mer motstandsdyktige mot tilstopping i miljøer med mye faststoff.

• For fjerning av høy BOD: Bruk medier med et effektivt overflateareal mellom 500 og 800 m2/m3 (f.eks. NIHAO K1 eller K3). Disse har store åpninger som forhindrer tilstopping fra tykk biofilm.
• For nitrifikasjon (fjerning av ammoniakk): Bruk medier med stor overflate (over 900 m2/m3) som NIHAO K5. Siden nitrifiserende bakterier vokser sakte og danner tynne filmer, maksimerer det økte overflatearealet reaksjonshastigheten.
• Materialtetthet: Sørg for at tettheten er omtrent 0,95 g/cm3. Hvis tettheten er for høy, vil media synke; hvis den er for lav, vil den være vanskelig å senke og fluidisere.

Feilsøking av vanlige driftsproblemer

De vanligste problemene som oppstår i MBBR- og Tube Settler-systemer.

1. MBBR-medier beveger seg ikke (dårlig fluidisering)

• Årsak: Tette luftediffusorer eller et for høyt fyllingsforhold (over 70%).
• Løsning: Kontroller viftetrykket. Hvis trykket er høyere enn designspesifikasjonen, kan diffusorene trenge rengjøring eller utskifting. Reduser medievolumet hvis det overskrider grensen på 67 %.

2. Overdreven slamakkumulering i rørsettlere

• Årsak: Utilstrekkelig slamretur eller feil installasjonsvinkel.
• Løsning: Sørg for at rørene er installert i nøyaktig en 60-graders vinkel. Kontroller slampumpetidspunktet for å sikre at "slamteppet" forblir minst 0,5 meter under bunnen av rørutfellingsmodulene.

3. Medier som slipper ut tanken

• Årsak: Skadede retensjonsskjermer eller feil størrelse på skjermsporet.
• Løsning: Installer en kile-wire-skjerm i rustfritt stål. Sporbredden skal være 20 % til 30 % mindre enn den minste diameteren til MBBR-mediet som brukes.

Teknisk ordliste (kontekstuelle tekstutdrag)

• SOTE (standard oksygenoverføringseffektivitet): Et mål på hvor effektivt en luftediffusor overfører oksygen til rent vann. NIHAO fine boble diffusorer oppnår vanligvis over 35 % SOTE.
• Biofilmsloughing: Den naturlige prosessen der gamle bakterier faller av MBBR-mediet for å bli erstattet av nye, mer aktive bakterier.
• Oppstrømningshastighet: Hastigheten der vannet beveger seg oppover gjennom en rørsettler. For optimal ytelse bør denne vanligvis holdes mellom 1,5 og 3,0 m/t, avhengig av belastningen av faste stoffer.

Hva er forskjellen mellom MBBR og aktivert slam?
Den primære forskjellen er det MBBR (Moving Bed Biofilm Reactor) er en "festet vekst"-prosess hvor bakterier vokser på beskyttede plastbærere, mens Aktivert slam er en "suspendert vekst"-prosess hvor bakterier blandes fritt i vannet. MBBR gir mulighet for en mye høyere biomassekonsentrasjon, noe som betyr at den kan behandle mer avløpsvann i et mindre tankvolum sammenlignet med tradisjonelt aktivert slam.

Hvordan finner jeg riktig mengde tube Settlers for min clarifier?
Antall rørsettlermoduler bestemmes av Overflatelasthastighet (eller overløpshastighet). Standardberegningen er:
Nødvendig område = Designstrømningshastighet / tillatt overløpshastighet. Vanligvis tillater rørsettlere overløpshastigheter 2 til 4 ganger høyere enn konvensjonelle klaringsapparater uten rør, noe som effektivt dobler eller tredobler kapasiteten til en eksisterende tank.

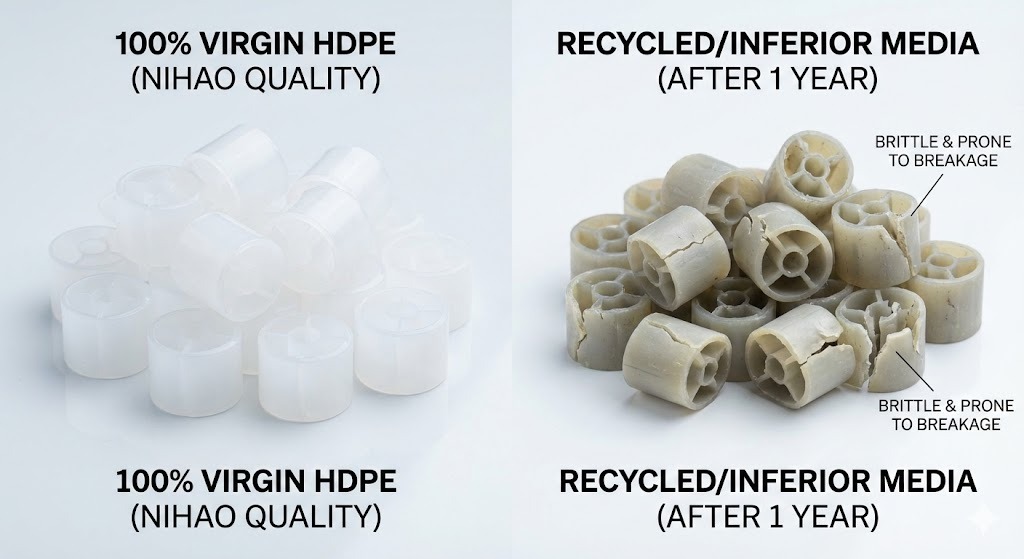

Hvorfor foretrekkes 100 % Virgin HDPE for MBBR-medier?
100 % Virgin HDPE (High-Density Polyethylene) foretrekkes fordi det gir overlegen mekanisk styrke, kjemisk motstand og riktig tetthet (0,95-0,97 g/cm3) for fluidisering. Resirkulerte materialer inneholder ofte urenheter som gjør mediet sprøtt eller får det til å synke, noe som fører til systemfeil i løpet av 2-3 år.

Hva er den ideelle "oppstartstiden" for et MBBR-system?
Et typisk MBBR-system tar 7 til 20 dager å utvikle en funksjonell biofilm. Dette avhenger av vanntemperaturen, pH og den organiske belastningen. I kaldere klima kan "akklimatiseringsperioden" strekke seg til 30 dager. Tilsetning av "frøslam" fra en sunn plante kan fremskynde denne prosessen.

Krever Tube Settlers regelmessig rengjøring?
Ja, men de er designet for å være stort sett selvrensende. Den 60 graders vinkel lar de fleste faste stoffer gli ned naturlig. Avhengig av "klebrigheten" til slammet eller algeveksten, anbefaler vi imidlertid en lavtrykksspyling hver 3. til 6. måned for å forhindre tilstopping av kanalene og opprettholde optimal flyt.

Kan MBBR-medier brukes til både aerobe og anaerobe prosesser?
Ja. I Aerobic systemer flyttes media av luftbobler fra diffusorer. I Anaerob eller anoksisk (denitrifikasjons)systemer, flyttes mediet av mekaniske blandere. Biofilmbærerne gir et stabilt miljø for spesialiserte bakterier i begge typer behandling.

Hvordan sikrer Hangzhou NIHAO kvaliteten på PVC Tube Settlers?
Alle NIHAO PVC Tube Settlers er produsert med UV-bestandige tilsetningsstoffer og en spesifikk tykkelse (0,5 mm til 1,0 mm) for å forhindre henging og miljøforringelse. Hver batch gjennomgår en "termisk sveising" styrketest for å sikre at modulene kan bære vekten til en person (for vedlikehold) og vekten av det akkumulerte slammet.

Oppsummeringstabell for nøkkel
