Forståelse av membranfilterporestørrelse: en omfattende guide

Typer membranfiltrering basert på pellerestørrelse

Det brede spekteret av filtreringsutfordringer, fra å fjerne store suspenderte faste stoffer til å skille individuelle ioner, krever en rekke membranteknologier. Disse teknologiene skilles først og fremst av deres karakteristiske porestørrelser, noe som fører til en klassifisering i fire hovedtyper av membranfiltrering: mikrofiltrering, ultrafiltrering, nanofiltrering og omvendt osmose. Hver type tilbyr et spesifikt separasjonsnivå og er egnet for distinkte applikasjoner.

Mikrofiltrering (MF)

Mikrofiltrering (MF) representerer den groveste enden av membranfiltrering. MF -membraner er designet for å fjerne suspendert faste stoffer, bakterier og store kolloider fra væsker eller gasser.

• PORE -størrelser: Typisk varierer fra 0,1 til 10 mikron (um) . Vanlige og mye brukte porestørrelser: 0,22 um, 0,45 um, 0,8 um og 1,0 um

Stogardisering: Mange regulatoriske retningslinjer og bransjestogarder (f.eks. For vannkvalitetstesting, farmasøytisk produksjon) spesifiserer bruken av visse porestørrelser, spesielt 0,22 um og 0,45 um.

• Typiske applikasjoner:
  • Vannbehogling: Fjerning av suspendert faste stoffer, turbiditet og protozoer (som som Giardia and Cryptosporidium ) fra drikkevann. Brukt som en forbehandling for andre membranprosesser (UF, NF, RO).
  • Mat og drikke: Avklaring av fruktjuicer, vin og øl; Fjerning av gjær og bakterier i meieriprosessering.
  • Farmasøytiske stoffer: Sterilisering av kalde væsker, avklaring av biologiske løsninger.
  • Biotechnology: Cellehøsting, separasjon av biomasse.

• 0,22 um:

  • "Steriliserende karakter": Dette er gullstandarden for steril filtrering . De fleste bakterier er større enn 0,22 um, så et filter med denne porestørrelsen anses generelt som effektivt for å fjerne bakterier og sikre sterilitet i væsker. Dette er avgjørende i legemidler, bioteknologi (f.eks. Cellekulturmedieforberedelse) og for å produsere sterilt vann.
  • Det er viktig å merke seg at selv om det fjerner de fleste bakterier, noen veldig små bakterier (som som Mycoplasma ) og virus kan passere gjennom.

• 0,45 um:

  • Generell mikrobiologisk filtrering: Denne porestørrelsen er mye adoptert for Mikrobiologisk analyse , inkludert vanntesting og mat/drikke kvalitetskontroll. Det er utmerket for å fange de fleste vanlige bakterier for oppregning (tellende kolonier) fordi det gir mulighet for god næringsdiffusjon gjennom porene, og støtter robust bakteriell vekst på filteroverflaten etter filtrering.
  • Avklaring: Det brukes også ofte for generell Avklaring av løsninger for å fjerne partikler, større mikroorganismer og turbiditet, uten nødvendigvis å oppnå full sterilitet.

• 0,8 um:

  • Partikkelfjerning og pre-filtrering: Ofte brukt til grovere partikkelfjerning og som en pre-filter for å beskytte finere membraner (som 0,45 um eller 0,22 um filtre) mot for tidlig tilstopping med større rusk.
  • Spesifikke mikrobiologiske applikasjoner: Noen ganger brukt til spesifikke mikrobiologiske analyser eller partikkelovervåking der større partikler eller spesifikke typer celler må beholdes, samtidig som de kan passere mindre komponenter. Vanlig ved luftovervåking (f.eks. Asbestanalyse) og noen væskeanalyser.

• 1,0 um:

  • Grov filtrering/pre-filtrering: Generelt brukt til grov filtrering for å fjerne større suspenderte faste stoffer, sediment og bruttopartikler fra væsker. Dette er en vanlig pre-filtrering Trinn i mange industrielle og laboratorieprosesser for å forlenge levetiden til påfølgende finere filtre.
  • Cellehøsting/avklaring: Kan brukes i noen biologiske anvendelser for å høste større celler eller avklare svært grumsete løsninger.

Ultrafiltrering (UF)

Ultrafiltrering (UF) fungerer i en finere skala enn mikrofiltrering, og er i stand til å fjerne mindre partikler og makromolekyler. UF -membraner beholder vanligvis virus, proteiner og større organiske molekyler, samtidig som vann og mindre oppløste salter kan passere.

• PORE -størrelser: Spenner fra 0,01 til 0,1 mikron (um) , eller ofte uttrykt som Molekylvektavskjæring (MWCO) fra 1000 til 500 000 Dalton. MWCO viser til den omtrentlige molekylvekten til det minste kuleproteinet som er 90% beholdt av membranen.
• Typiske applikasjoner:
  • Vannbehandling: Fjerning av virus, endotoksiner, kolloider og makromolekyler for rensing av drikkevann; Avløpsvannbehandling for gjenbruk.
  • Mat og drikke: Konsentrasjon av melkeproteiner, avklaring av juice, utvinning av enzymer.
  • Pharmaceuticals & Biotechnology: Konsentrasjon og rensing av proteiner, enzymer og vaksiner; Fjerning av pyrogener.
  • Industriell: Separasjon av olje/vannemulsjon, maling utvinning i elektrokoatprosesser.

Nanofiltrering (NF)

Nanofiltrering (NF) membraner blir ofte referert til som "løst avviser RO -membraner" fordi de faller mellom UF og RO når det gjelder separasjonsevner. NF -membraner er effektive til å fjerne multivalente ioner (som hardhetsioner), noen mindre organiske molekyler og de fleste virus, samtidig som monovalente ioner (som natriumklorid) og vann skal passere mer fritt enn RO -membraner.

• PORE -størrelser: Spenner fra 0,001 til 0,01 mikron (um) , eller MWCO typisk fra 150 til 1000 Dalton.
• Typiske applikasjoner:
  • Vannmykning: Fjerning av hardhet (kalsium, magnesium) fra vann uten å kreve kjemisk regenerering.
  • Drikkevann: Fjerning av farge, plantevernmidler og oppløst organisk karbon (DOC).
  • Mat og drikke: Demineralisering av myse, sukkerraffinering, produktkonsentrasjon.
  • Farmasøytiske stoffer: Antibiotikakonsentrasjon, avsalting.
  • Industriell: Fargestofffjerning fra avløpsvann, separasjon av spesifikke komponenter i kjemiske prosesser.

Omvendt osmose (RO)

Omvendt osmose (RO) representerer det fineste nivået av membranseparasjon, i stand til å avvise praktisk talt alle oppløste salter, uorganiske molekyler og større organiske molekyler. Det fungerer ved å påføre trykk større enn det osmotiske trykket, og tvinger vann gjennom en ekstremt tett membran mens den etterlater oppløste urenheter.

• PORE -størrelser: Effektivt <0,001 mikron (um) , eller ikke-porøs I tradisjonell forstand, opererer mer på en løsningsdiffusjonsmekanisme. De avviser først og fremst basert på ladning og størrelse, og fjerner effektivt ioner.
• Typiske applikasjoner:
  • Avsaltning: Konvertering av sjøvann eller brakk vann til drikkevann.
  • Ultrapure vannproduksjon: Produksjon av vann med høy renhet for elektronikk, legemidler og kraftproduksjon.
  • Avløpsvannbehandling: Rensing på høyt nivå for gjenbruk og utslipp av vann.
  • Mat og drikke: Konsentrasjon av fruktjuicer, produksjon av avionisert vann.
  • Industriell: Prosessvannrensing, produktgjenvinning.

Mer relatert:

Introduksjon til membranfilter og porestørrelse

Membranfilter er sofistikerte separasjonsverktøy som har revolusjonert forskjellige bransjer, fra vannrensing til legemidler. I kjernen fungerer disse filtrene ved å fungere som selektive barrierer, slik at visse stoffer kan passere gjennom mens de beholder andre. Effektiviteten av et membranfilter ved å utføre denne kritiske oppgaven henger nesten helt med en avgjørende egenskap: det porestørrelse .

Porestørrelsen til et membranfilter dikterer hvilke partikler, molekyler eller til og med ioner som kan skilles fra en væskestrøm. Se for deg en mikroskopisk sil; Størrelsen på hullene i den silen bestemmer hva som går gjennom og hva som blir fanget. Tilsvarende er de små porene i et membranfilter konstruert til spesifikke dimensjoner for å oppnå ønskede separasjonsresultater.

Å forstå membranporestørrelse er avgjørende i filtreringsprosesser. En feil valgt porestørrelse kan føre til ineffektiv filtrering, for tidlig membranforurensning eller til og med skade på selve membranen. Motsatt sikrer valg av optimal porestørrelse effektiv separasjon, utvider membranens levetid og fører til slutt til mer effektive og økonomiske prosesser.

La oss nå fordype oss i den intrikate verdenen av membranfilterporestørrelse. Vi vil definere:

* Hvilken porestørrelse betyr virkelig
* Utforsk de forskjellige kategoriene av membranfiltrering basert på porestørrelse
* Diskuter faktorene som påvirker valg av porestørrelse
* Uthev de forskjellige applikasjonene der disse filtrene er uunnværlige.

* Videre vil vi undersøke metoder for å bestemme porestørrelse, adressere vanlige utfordringer og se på de spennende trendene som former fremtiden for membranteknologi.

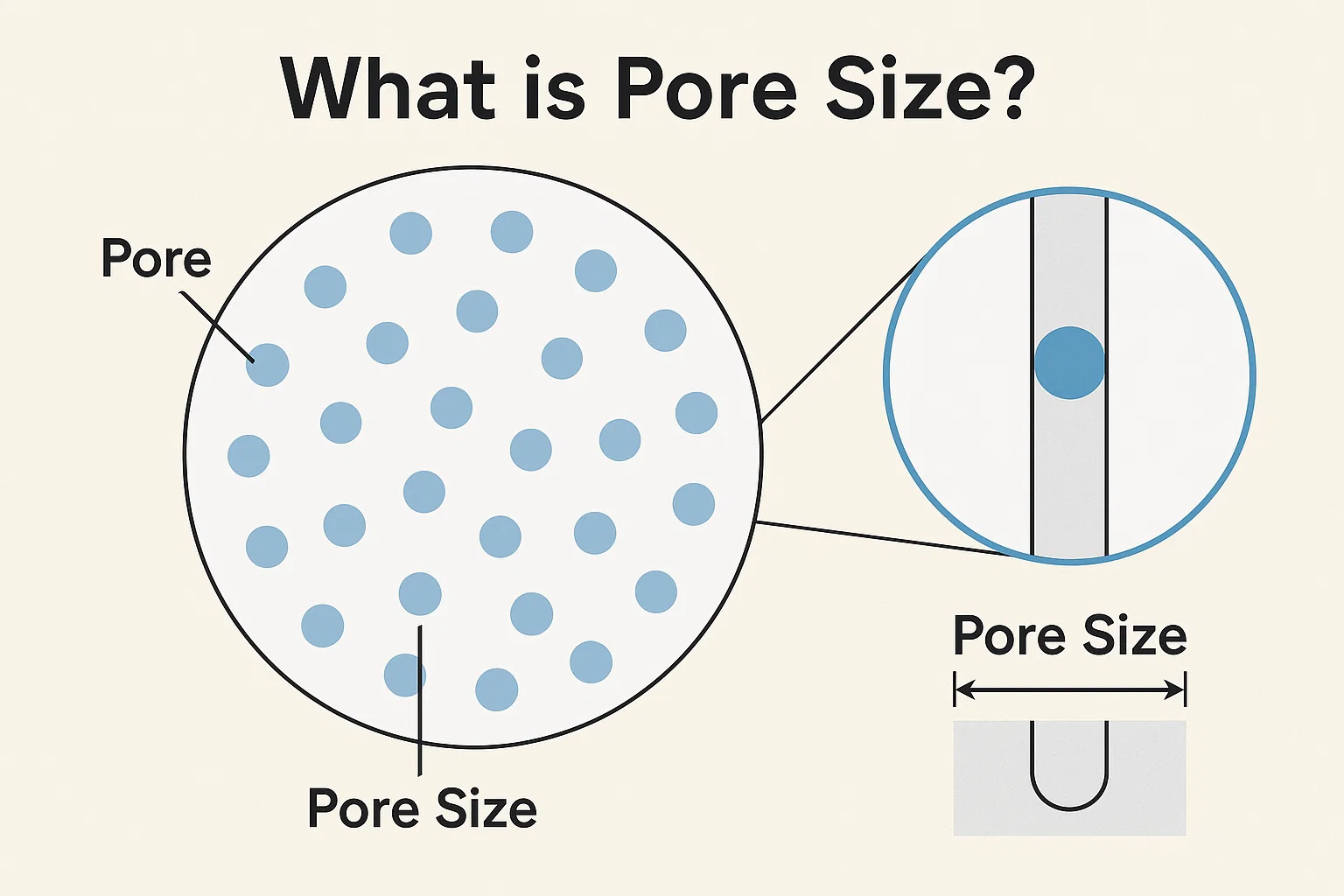

Hva er porestørrelse?

I hjertet av hver membranfiltreringsprosess ligger begrepet konseptet porestørrelse . I sammenheng med membranfiltre refererer porestørrelse til Gjennomsnittlig diameter på mikroskopiske åpninger eller kanaler som gjennomsyrer membranmaterialet . Disse porene er ikke bare hull, men heller intrikate veier designet for å tillate passering av væsker mens de fysisk blokkerer partikler større enn deres definerte dimensjoner.

Målingsenhetene for porestørrelse uttrykkes vanligvis i noen av dem Mikroner (um) or Nanometer (NM) . Å sette disse enhetene i perspektiv:

• 1 mikron (um) er en milliondel av en meter ( $10^{-6}$ meter). Til sammenligning er et menneskehår omtrent 50-100 um i diameter.
• 1 nanometer (nm) er en milliard av en meter ( $10^{-9}$ meter). Et enkelt vannmolekyl er omtrent 0,27 nm i diameter.

Valget av enhet avhenger ofte av omfanget av filtrering. Mikroner brukes ofte til større porestørrelser som finnes i mikrofiltrering, mens nanometer er mer utbredt når de diskuterer de ekstremt fine porene for ultrafiltrering, nanofiltrering og omvendt osmosemembraner.

Den dype effekten av porestørrelse på filtreringseffektivitet kan ikke overdrives. Det dikterer direkte avskjæringspunkt for separasjon. Se for deg en membran med en porestørrelse på 0,2 um. Denne membranen er designet for å beholde enhver partikkel eller mikroorganisme større enn 0,2 um, samtidig som de kan passere mindre molekyler og vann.

• Mindre porestørrelser Generelt fører til høyere filtreringseffektivitet, da de kan fjerne finere partikler, oppløst faste stoffer og til og med noen virus. Imidlertid kommer dette ofte på bekostning av redusert fluks (strømningshastighet) og økt trykkfall over membranen, ettersom motstanden mot strømning er høyere.
• Større porestørrelser Tillat høyere fluks- og lavere trykkbehov, noe som gjør dem egnet for å fjerne grovere partikler eller for pre-filtreringstrinn. Avveiningen er imidlertid en lavere grad av separasjon og manglende evne til å fjerne veldig fine forurensninger.

Derfor er det nøye utvalget av membranens porestørrelse en kritisk designparameter, som direkte korrelerer med ønsket renhetsnivå og den operasjonelle effektiviteten til filtreringssystemet. Det er en delikat balanse mellom å oppnå den nødvendige separasjonen og opprettholde en praktisk strømningshastighet for den gitte applikasjonen.

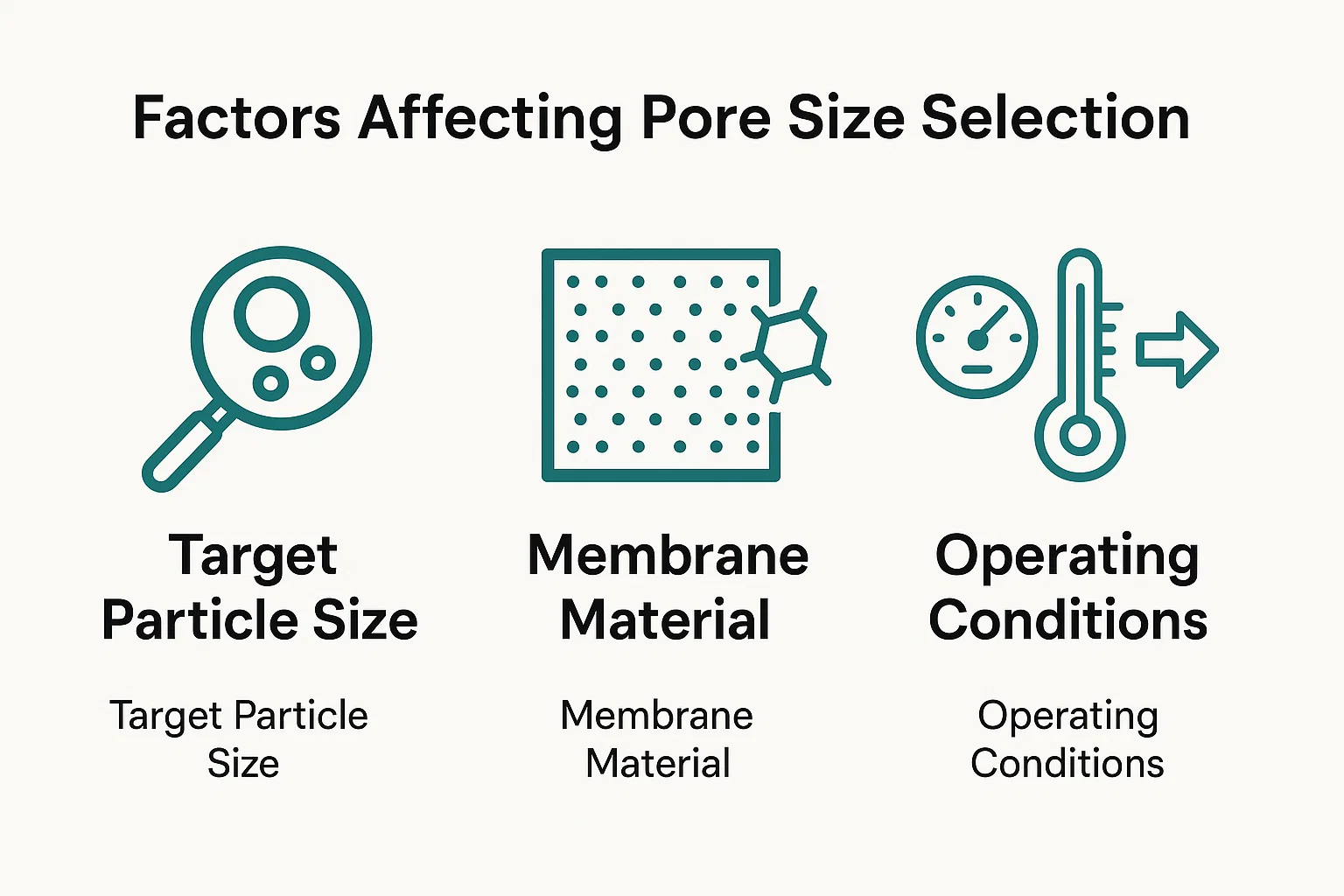

Faktorer som påvirker valg av porestørrelse

Å velge riktig membranfilterporestørrelse er en kritisk beslutning som direkte påvirker suksessen, effektiviteten og kostnadseffektiviteten til enhver filtreringsprosess. Dette utvalget er ikke vilkårlig; Det er en nøye balanseringshandling påvirket av flere viktige faktorer som dikterer den nødvendige separasjonen, membrankompatibiliteten og operasjonell gjennomførbarhet.

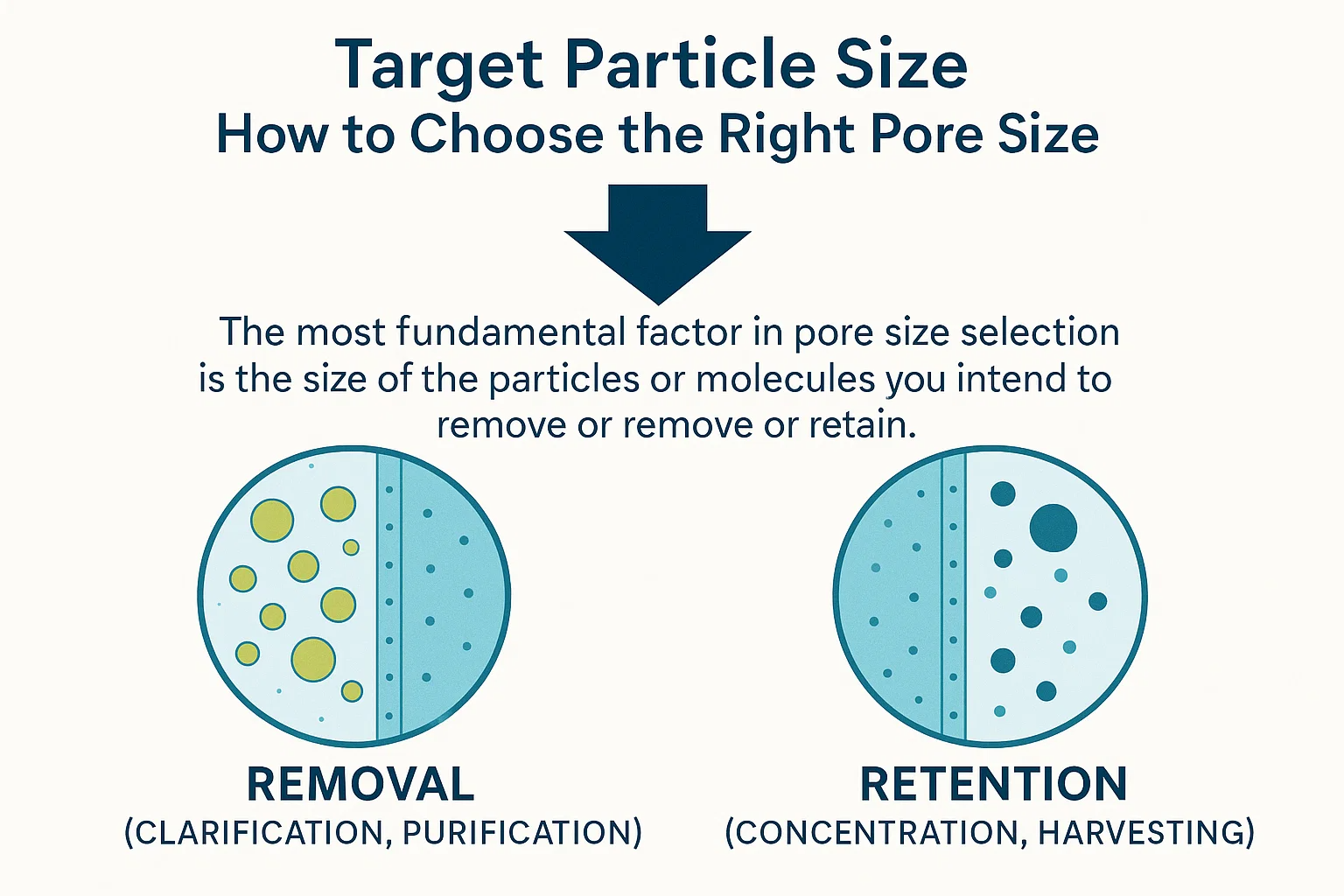

Målpartikkelstørrelse: Hvordan velge riktig porestørrelse

Den mest grunnleggende faktoren i valg av porestørrelse er størrelse på partiklene eller molekylene du har tenkt å fjerne eller beholde .

• For fjerning (avklaring, rensing): Membranporestørrelsen må være betydelig mindre enn målforurensningen. Hvis du for eksempel trenger å fjerne bakterier med en gjennomsnittlig størrelse på 0,5 um, vil du sannsynligvis velge en mikrofiltrasjonsmembran med en porestørrelse på 0,2 um eller mindre for å sikre effektiv retensjon. En vanlig tommelfingerregel er å velge en porestørrelse 1/3 til 1/10 størrelsen på den minste partikkelen du ønsker å fjerne, redegjøre for partikkelform og potensiell membranforbindelse.
• For oppbevaring (konsentrasjon, høsting): Motsatt, hvis målet ditt er å konsentrere et ønsket stoff (f.eks. Proteiner eller celler), bør membranporestørrelsen være liten nok til å beholde målstoffet mens du lar løsningsmidlet og mindre urenheter passere. Det er her konseptet med avskjæring av molekylvekt (MWCO) blir spesielt relevant for UF- og NF-membraner.

Å forstå størrelsesfordelingen på komponentene i væskestrømmen din er avgjørende. Dette krever ofte tidligere analyse av fôrstrømmen ved bruk av teknikker som dynamisk lysspredning eller mikroskopi.

Membranmateriale: Påvirkning på porestørrelse og kompatibilitet

Materialet som en membran er konstruert fra spiller en betydelig rolle i dens iboende porestruktur, kjemisk motstand og generell ytelse. Ulike materialer egner seg til forskjellige porestørrelsesområder og applikasjoner:

• Polymermembraner: Dette er den vanligste typen og inkluderer materialer som polysulfon (PS), polyethersulfone (PES), polyvinylidenfluorid (PVDF), celluloseacetat (Ca), polyamid (PA) og polypropylen (PP).

  • Påvirkning på porestørrelse: Produksjonsprosessen (f.eks. Faseinversjon, strekking) og selve polymeren dikterer det oppnåelige porestørrelsesområdet og distribusjonen. For eksempel blir cellulosemembraner ofte brukt til generell filtrering der hydrofile egenskaper er ønsket, mens PVDF er kjent for sin kjemiske motstand og tilgjengelighet i porestørrelsen. Polyamid er det dominerende materialet for RO- og NF -membraner på grunn av dets utmerkede saltavstøtningsegenskaper.
  • Kompatibilitet: Den kjemiske kompatibiliteten til membranmaterialet med fôrvæsken (pH, løsningsmidler, oksidasjonsmidler) og rengjøringskjemikalier er avgjørende. Å bruke et inkompatibelt materiale kan føre til nedbrytning av membran, endringer i porestørrelse og systemsvikt. Temperaturbegrensninger i materialet påvirker også egnetheten.

• Keramiske membraner: Disse membranene er laget av materialer som aluminiumoksyd, zirkonier eller titania, og er vanligvis mer robuste.

  • Påvirkning på porestørrelse: Keramiske membraner tilbyr generelt veldig ensartede porestørrelser, noe som gjør dem egnet for presise separasjoner. De finnes ofte i MF- og UF -applikasjoner.
  • Kompatibilitet: De viser eksepsjonell kjemisk og termisk stabilitet, slik at de tåler tøffe kjemiske miljøer, høye temperaturer og aggressive rengjøringsregimer som polymere membraner ikke kan.

Driftsforhold: Trykk, temperatur og strømningshastighet

Forholdene som filtreringsprosessen fungerer også sterkt påvirker valg av porestørrelse og membranytelse.

• Trykk: Som diskutert er det nødvendig med et høyere kjøretrykk for å overvinne den økte hydrauliske motstanden til mindre porer. Den valgte membranen må tåle det nødvendige driftstrykket uten å komprimere eller opprettholde skade. Utilstrekkelig trykk vil føre til lav fluks, mens overdreven trykk kan skade membranstrukturen.
• Temperatur: Temperatur påvirker væskens viskositet og følgelig fluksen gjennom membranen. Høyere temperaturer fører generelt til lavere væskeviskositet og dermed høyere fluks. Imidlertid har membranmaterialer temperaturgrenser, utover som deres strukturelle integritet eller stabilitet i porestørrelsen kan bli kompromittert.
• Strømningshastighet (fluks): Den ønskede permeatstrømningshastigheten (flux) er en kritisk designparameter. Mens mindre porer gir bedre separasjon, gir de iboende lavere fluks med et gitt trykk. Systemdesign må balansere behovet for separasjon med den nødvendige gjennomstrømningen. Høyere strømningshastigheter kan nødvendiggjøre større membranoverflatearealer eller høyere driftspress, og påvirke kapital og driftskostnader.

Oppsummert er det å velge riktig membranfilterporestørrelse en mangesidig beslutning som krever en grundig forståelse av fôregenskapene, ønsket separasjonsutfall, egenskapene til tilgjengelige membranmaterialer og de praktiske begrensningene for driftsmiljøet. Et feilstikk i dette utvalget kan føre til kostbar ineffektivitet eller til og med prosessfeil.

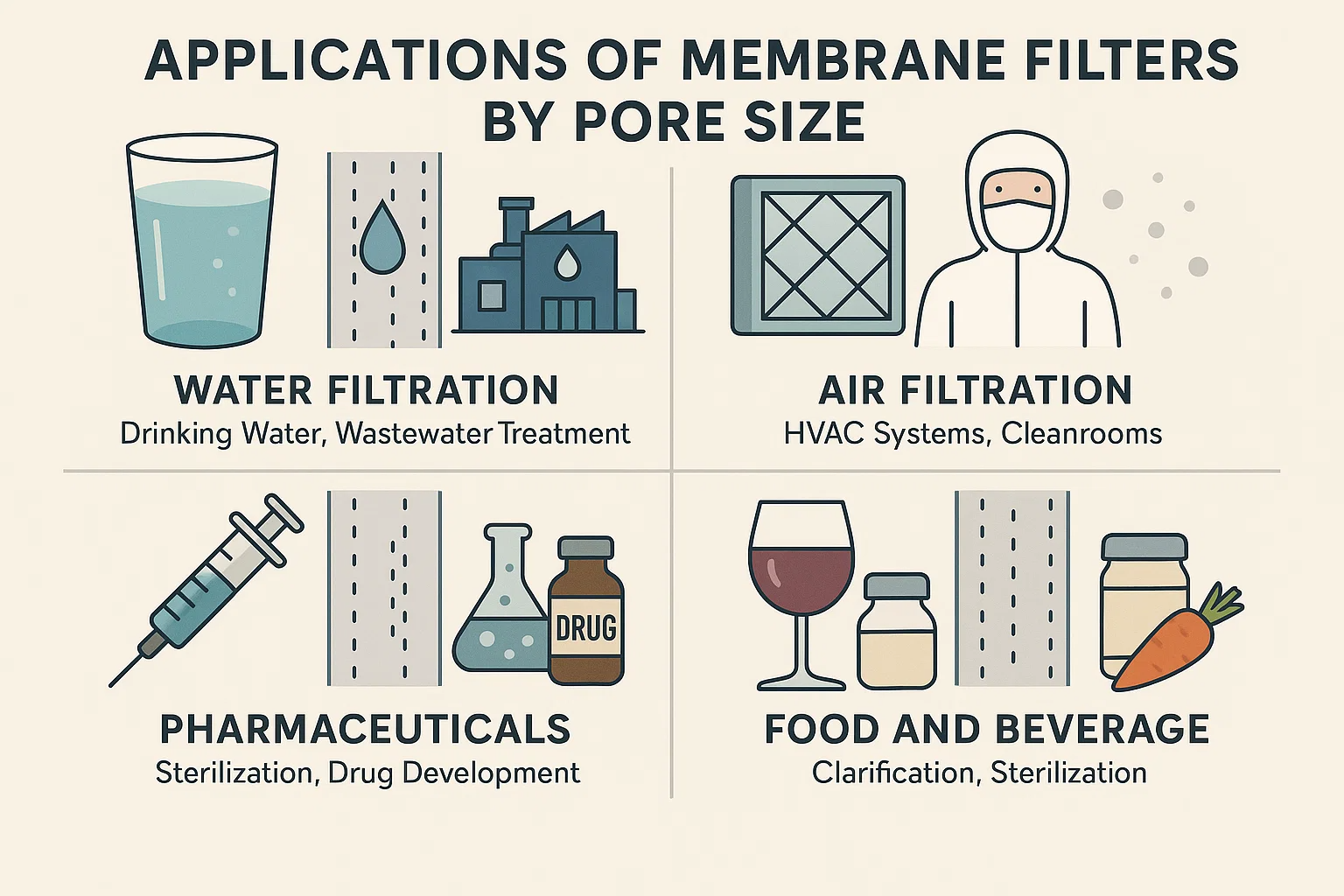

Bruksområder av membranfilter etter porestørrelse

Membranfiltre evne til å nøyaktig kontrollere hva som går gjennom og hva som blir beholdt, i stor grad på grunn av deres konstruerte porestørrelser, gjør dem uunnværlige på tvers av et stort utvalg av bransjer. Fra å sikre trygt drikkevann til å produsere livreddende medisiner, er disse filtrene sentrale for rensing, separasjon og konsentrasjonsprosesser.

Vannfiltrering: Drikkevann, rensing av avløpsvann

Membranfilter er hjørnesteiner i moderne vannbehandling, og adresserer renhetsutfordringer som spenner fra makroskopiske forurensninger til mikroskopiske patogener og oppløste salter.

• Mikrofiltrering (MF) og ultrafiltrering (UF): Disse membranene, med porestørrelser i 0,1 til 10 um (MF) and 0,01 til 0,1 um (UF) rekkevidde, er mye brukt for fjerning av suspendert faste stoffer, turbiditet, bakterier, protozoer (som som Cryptosporidium and Giardia ) og virus fra drikkevannskilder. De er utmerkede trinn forbehandling for mer avanserte membransystemer, og beskytter finere membraner mot begroing. I avløpsvannbehandling kan MF/UF produsere avløpsvann som er egnet for utslipp eller til og med gjenbruk, ved effektivt å fjerne suspenderte faste stoffer, bakterier og noe organisk materiale.
• Nanofiltrering (NF): Med porestørrelser typisk 0,001 til 0,01 um NF -membraner brukes for mykgjøring av vann ved å fjerne multivalente hardhetsioner (kalsium, magnesium) og for å redusere nivåene av oppløst organisk karbon (DOC), farge og syntetiske organiske forbindelser (f.eks. Pesticids) fra drikkevann. Dette gir en permeat av høyere kvalitet enn UF.
• Omvendt osmose (RO): Har effektivt <0,001 um 'Pore' størrelser (opererer via løsningsdiffusjon), RO-membraner er den ultimate barrieren for vannrensing. De er kritiske for avsalting av sjøvann og brakkvann, og produserer drikkevann. RO er også viktig for produksjon ultrapure vann kreves i bransjer som elektronikk, legemidler og kraftproduksjon, ved å fjerne nesten alle oppløste salter og urenheter.

Luftfiltrering: HVAC -systemer, Cleanrooms

Mens begrepet "porestørrelse" vanligvis er assosiert med flytende filtrering, gjelder prinsippet like mye for luft (GAS) filtrering, der membraner filtrerer ut luftbårne partikler.

• Mikrofiltrering (MF) (og HEPA/ULPA media): Spesialisert membranlignende medier, ofte klassifisert ved effektivitet av partikkelfjerning snarere enn diskret porestørrelse, brukes. For eksempel, for eksempel HEPA (høyeffektiv partikkelformig luft) Filtre fanger vanligvis 99,97% av partiklene $0.3\mu m$ i størrelse, og ULPA (Ultra-Low Particulate Air) Filtre er enda finere. Disse er avgjørende for:
  • HVAC -systemer: Forbedre innendørs luftkvalitet ved å fjerne støv, pollen, muggsporer og noen allergener.
  • Cleanrooms: Å skape og vedlikeholde svært kontrollerte miljøer (f.eks. ISO klasse 1 til 9) viktig for halvlederproduksjon, farmasøytisk produksjon og delikat forskning, der til og med sub-mikron partikler kan forårsake forurensning eller defekter.

Farmasøytiske stoffer: Sterilisering, medikamentutvikling

De strenge renhetskravene i legemiddelindustrien gjør membranfilter uunnværlige.

• Mikrofiltrering (MF): Steril filtrering av væsker (f.eks. Kulturmedier, buffere, oftalmiske løsninger) før emballasje er en vanlig applikasjon for 0,1 eller 0,2 um MF-membraner, som sikrer fjerning av bakterier og sopp mens de unngår varmefølsomme aktive ingredienser.
• Ultrafiltrering (UF): UF -membraner (vanligvis 0,01 til 0,1 um eller spesifikke MWCO -er) er avgjørende for:
  • Proteinkonsentrasjon og rensing: Konsentrasjon av terapeutiske proteiner, enzymer og vaksiner.
  • Diafiltrering: Fjerne salter eller utveksle buffere under proteinrensing.
  • Pyrogenfjerning: Eliminere endotoksiner (pyrogener) fra vann for injeksjon (WFI).
• Nanofiltrering (NF) og omvendt osmose (RO): Brukes til forbehandling av fôrvann for UF/RO-systemer, og for generering Farmasøytisk vann (f.eks. Renset vann, vann til injeksjon) som krever ekstremt lave nivåer av urenheter, inkludert oppløste salter og organiske forbindelser.

Mat og drikke: avklaring, sterilisering

Membranfilter forbedrer kvaliteten, holdbarheten og sikkerheten til et bredt spekter av mat- og drikkeprodukter.

• Mikrofiltrering (MF):
  • Drikkavklaring: Avklaring av vin, øl (fjerning av gjær, bakterier og dispartikler) og fruktjuicer.
  • Meieribehandling: Kald pasteurisering av melk (reduserer bakteriell belastning uten varme), fraksjonering av melkekomponenter.
• Ultrafiltrering (UF):
  • Proteinkonsentrasjon: Konsentrerer melkeproteiner (f.eks. For osteproduksjon), myseproteinkonsentrasjon.
  • Juiceavklaring: Fjerning av suspendert faste stoffer og makromolekyler fra juice mens de bevarer smaken.
• Nanofiltrering (NF):
  • Sukker raffinering: Avsalting og rensing av sukkerløsninger.
  • Juicekonsentrasjon: Delvis konsentrasjon av juice med samtidig demineralisering.
• Omvendt osmose (RO):
  • Konsentrasjon: Konsentrasjon av varmefølsomme væsker som kaffe, fruktjuicer eller meieriprodukter, og tilbyr energibesparelser sammenlignet med fordampning.
  • Vann for prosessering: Gir vann med høy renhet for produktformulering og rengjøring.

Industrielle applikasjoner: Kjemisk prosessering, olje og gass

Utover forbruksvarer adresserer membranfilter kritisk separasjons- og rensingsbehov i tung industri.

• Mikrofiltrering (MF) og ultrafiltrering (UF):
  • Avløpsvannbehandling: Generell avklaring og fjerning av suspenderte faste stoffer fra industrielle avløp.
  • Emulsjonsbrytende: Å skille olje fra vann i metallbearbeidingsvæsker eller produsert vann i olje- og gassindustrien.
  • Katalysatorgjenoppretting: Å beholde verdifulle katalysatorer fra reaksjonsblandinger.
  • Forbehandling: Beskytte annet nedstrøms utstyr og finere membraner.
• Nanofiltrering (NF) og omvendt osmose (RO):
  • Prosess vannrensing: Gir vann med høy renhet til kjeler, kjøletårn og produksjonsprosesser.
  • Produktgjenoppretting: Gjenopprette verdifulle kjemikalier fra avfallsstrømmer.
  • Saltoppløsningskonsentrasjon: Konsentrere saltløsninger i forskjellige kjemiske prosesser.
  • Kjemisk separasjon: Skille spesifikke komponenter i kjemisk syntese eller rensingstrinn.

Hvordan bestemme porestørrelsen til et membranfilter

Mens porestørrelsen er et grunnleggende kjennetegn ved et membranfilter, er det ikke alltid en enkel, direkte måling. I stedet blir det ofte utledet gjennom standardisert testing eller levert av produsenter basert på deres kvalitetskontrollprosesser. Nøyaktig bestemmelse av porestørrelse er avgjørende for å sikre at membranen fungerer som forventet for den tiltenkte anvendelsen.

Spesifikasjoner levert av produsenter

Den vanligste måten å kjenne et membranfilters porestørrelse er ved å gjennomgå Tekniske spesifikasjoner og datablad levert av produsenten . Anerkjente produsenter investerer stort i kvalitetskontroll og karakterisering av produktene sine. Disse spesifikasjonene vil vanligvis liste opp:

• Nominell porestørrelse: Dette er en generell klassifisering, som indikerer den gjennomsnittlige porestørrelsen. Det betyr at membranen er designet for å beholde en viss prosentandel av partikler i eller over den angitte størrelsen. For eksempel kan et nominelt filter på 0,2 um beholde 99,9% av partiklene i den størrelsen. Det er et gjennomsnitt og innebærer ikke at hver pore er akkurat den størrelsen.
• Absolutt porestørrelse: Dette er en mer presis spesifikasjon, noe som indikerer at alle partikler som er større enn den angitte størrelsen beholdes (ofte 100% retensjon under spesifikke testforhold). Dette er kritisk for applikasjoner som steril filtrering der fullstendig fjerning av mikroorganismer er nødvendig.
• Molekylvektavskjæring (MWCO): For ultrafiltrering og nanofiltrasjonsmembraner spesifiserer produsenter ofte MWCO i Dalton, som beskriver molekylvekten der 90% av et spesifikt kuleprotein (eller dekstran) beholdes av membranen. Dette er et funksjonelt mål på porestørrelse for molekylære separasjoner.
• Oppbevaringsvurderinger for spesifikke organismer: Spesielt for farmasøytiske eller vannbehandlingsapplikasjoner, kan produsenter spesifisere membranens evne til å beholde spesifikke bakterier (f.eks. Brevundimonas diminuta for 0,22 um sterile filtre) eller virus. Dette gir et praktisk, applikasjonsorientert mål på ytelsen.

Det er viktig å merke seg at forskjellige produsenter kan bruke litt forskjellige testmetoder eller definisjoner for "nominelle" vs. "absolutt", så å sammenligne spesifikasjoner på tvers av merker krever nøye vurdering.

Testmetoder: Bubble Point -test, mikroskopisk analyse

Utover produsentens krav, er det etablerte metoder for å karakterisere eller verifisere den effektive porestørrelsen og integriteten til et membranfilter.

1. Boble Point Test

De Bubble Point Test er en mye brukt, ikke-destruktiv metode for å bestemme den største porestørrelsen i et membranfilter, og for å verifisere membranintegritet. Det er basert på prinsippet om at væske som holdes i en pore av overflatespenning kan tvinges ut av gasstrykk.

• Prinsipp: Membranen er først fuktet med en væske (f.eks. Vann eller alkohol), og fyller alle porene. Gasstrykk (vanligvis luft eller nitrogen) påføres deretter på den ene siden av den fuktede membranen, mens den andre siden er åpen for atmosfæren (eller nedsenket i væske). Når gasstrykket gradvis øker, vil det til slutt overvinne overflatespenningen som holder væsken i den største porene. På dette "boblepunktet" vil en kontinuerlig strøm av bobler bli observert som kommer fra den våte siden av membranen.
• Beregning: Trykket som dette skjer er direkte relatert til den største porestørrelsen av Young-Laplace-ligningen:
• P = ( 4yCosθ )/D:
  • P er boblepunkttrykket
  • γ er overflatespenningen til fuktingsvæsken
  • θ er kontaktvinkelen på væsken med poreveggen (antatt ofte å være 0 ∘ for fullstendig fukting, så cos θ = 1 )
  • D er diameteren til den største porene.

Bubble Point -testen er utmerket for kvalitetskontroll, oppdage produksjonsfeil eller verifisere om en membran har blitt skadet eller kompromittert (f.eks. Ved kjemisk angrep eller for høyt trykk) i bruk. Et lavere enn forventet boblepunkt indikerer at større porer er til stede, noe som innebærer tap av integritet.

2. Mikroskopisk analyse (f.eks. Elektronmikroskopi)

For en mer direkte visuell vurdering av porestruktur, kan avanserte mikroskopiske teknikker brukes, spesielt:

• Skanning av elektronmikroskopi (SEM): SEM gir bilder med høy oppløsning av membranoverflaten og tverrsnittet, noe som tillater direkte visualisering av porene. Selv om den ikke gir en funksjonell porestørrelse som Bubble Point -testen, kan den avsløre poremorfologi, distribusjon og generell membranstruktur. Moderne bildeanalyseprogramvare kan deretter brukes til å måle størrelsen på synlige porer og generere en porestørrelsesfordeling.
• Overføringselektronmikroskopi (TEM): TEM tilbyr enda høyere forstørrelse og oppløsning, nyttig for å karakterisere de veldig fine porene til UF-, NF- og RO -membraner, spesielt deres indre struktur.

Selv om det er uvurderlig for forskning og utvikling, er mikroskopisk analyse typisk en laboratoriemetode og ikke en rutinemessig in-prosess eller feltprøve for verifisering av porestørrelse på grunn av dens kompleksitet og kostnad.

Viktigheten av nøyaktig bestemmelse av porestørrelse

Den nøyaktige bestemmelsen av porestørrelse er avgjørende av flere grunner:

• Performance Assurance: Sikrer at membranen vil oppnå ønsket separasjonseffektivitet (f.eks. Sterilitet, klarhet, avvisning av løst avvisning).
• Prosessoptimalisering: Hjelper med å velge riktig membran for en spesifikk applikasjon, og forhindrer over-filtrering (for små porer, høye kostnader, lav fluks) eller under-filtrering (for store porer, utilstrekkelig renhet).
• Kvalitetskontroll: Fungerer som et viktig kvalitetskontrolltiltak for produsenter og sluttbrukere, og bekrefter batchkonsistens og produktintegritet.
• Feilsøking: AIDS til å diagnostisere problemer som begroing, skade eller produksjonsfeil som kan endre den effektive porestørrelsen.

I hovedsak er det ikke bare en akademisk øvelse å forstå og verifisere porestørrelsen til et membranfilter; Det er et kritisk skritt i utformingen av, drift og vedlikehold av effektive filtreringssystemer.

Vanlige problemer relatert til porestørrelse

Mens membranfiltre er utrolig effektive separasjonsverktøy, gjør deres intrikate porestruktur også dem mottagelige for flere operasjonelle problemer. Mange av disse utfordringene, for eksempel begroing, tilstopping og behovet for integritetstesting, er iboende knyttet til membranens porestørrelse og dens interaksjon med væsken som filtreres.

Begroing: Hvordan porestørrelse påvirker membranforbindelse

Begroing er uten tvil den mest gjennomgripende og betydelige utfordringen i membranfiltrering. Det refererer til akkumulering av uønskede materialer på eller i membranporene, noe som fører til en reduksjon i permeatfluks (strømningshastighet) og/eller en økning i transmembrantrykk (TMP) som kreves for å opprettholde fluks. Denne akkumuleringen reduserer i hovedsak effektiv porestørrelse og øker strømningsmotstanden.

Hvordan porestørrelse påvirker begroing:

• Mindre porestørrelser, høyere begroingsttendens: Membraner med mindre porer (UF, NF, RO) er generelt mer utsatt for begroing fordi de avviser et bredere spekter av stoffer, inkludert mindre kolloider, makromolekyler og oppløst organisk materiale som kan avsette på membranoverflaten eller adsorbere i porene. Den strammere strukturen tilbyr flere nettsteder for samhandling og mindre plass for foulants å passere gjennom.
• Pore ​​-plugging: Partikler eller molekyler større enn membranens porer vil samle seg på overflaten og danne et "kakelag." Dette laget fungerer som et sekundært filter, legger motstand og reduserer fluks.
• Pore ​​-blokkering/adsorpsjon: Mindre foulants, spesielt oppløst organiske molekyler, kan adsorbere til de indre overflatene på porene eller blokkere porinngangen, og effektivt redusere porediameteren. Dette er ofte vanskeligere å rengjøre enn overflateforbindelse.
• Biofouling: Mikroorganismer (bakterier, sopp, alger) kan feste seg til membranoverflaten og spredes, og danne en klissete biofilm. Denne biofilmen kan raskt dekke porene, hindre fluks betydelig og til og med føre til irreversibel skade hvis ikke styres effektivt. Porestørrelse forhindrer ikke biologisk tilknytning, men en tettere membran kan begrense penetrering.

Begroing reduserer filtreringseffektiviteten, øker energiforbruket (på grunn av høyere trykkbehov), forkorter membranens levetid og nødvendiggjør hyppig rengjøring eller utskifting, som alle øker driftskostnadene.

Tilstopping: Problemer og forebyggingsstrategier

Tilstopping er en alvorlig form for begroing der membranporene blir fullstendig blokkert, ofte av større partikler eller aggregater, noe som fører til et drastisk eller fullstendig tap av fluks. Selv om begroing kan være en gradvis nedgang, kan tilstopping være mer plutselig.

Problemer relatert til tilstopping:

• Irreversibel skade: Alvorlig tilstopping kan gjøre membraner umulige å rengjøre, noe som fører til for tidlig erstatning.
• Ujevn strømningsfordeling: Delvis tilstoppede membraner kan føre til ujevn strømning over membranoverflaten, og potensielt skape lokaliserte områder med høyere trykk og stress.
• Systemavslutning: Hyppig tilstopping nødvendiggjør driftsstans for rengjøring eller membranerstatning, noe som påvirker produktiviteten.

Forebyggingsstrategier for tilstopping:

• Effektiv forbehandling: Dette er den viktigste strategien. Ved å bruke grovere filtre (f.eks. Kassettfiltre, granulære mediefilter) eller til og med MF-membraner som et pre-filter før UF-, NF- eller RO-systemer kan fjerne større suspenderte faste stoffer og redusere belastningen på de finere membranene.
• Passende valg av porestørrelse: Velge en porestørrelse som er egnet for fôrvannskvaliteten og nivået av forbehandling som er brukt. Over-filtring (ved å bruke for liten porestørrelse for et gitt fôr) vil forverre tilstopping.
• Optimalisert flytdynamikk: Å operere med passende tverrstrømningshastigheter i tangentiell strømningsfiltrering (TFF) hjelper til med å feie foulants bort fra membranoverflaten, og minimerer dannelse av kakelag.
• Vanlige rengjøringsregimer: Implementering av en tidsplan for kjemisk rengjøring (rengjøring eller CIP) og/eller fysisk rengjøring (f.eks. Backflushing for MF/UF) for å fjerne akkumulerte foulants før de blir irreversibelt tilstoppet.

Integritetstesting: Sikre jevn porestørrelse og ytelse

Gitt den kritiske rollen som porestørrelse i membranytelsen, spesielt i applikasjoner som krever absolutt partikkel eller mikrobiell retensjon (f.eks. Steril filtrering), Integritetstesting er Paramount. Integritetstesting verifiserer at membranens porestruktur forblir intakt og fri for defekter, sprekker eller bypass-kanaler som effektivt vil skape større enn ment porer.

• Hvorfor det er avgjørende: Selv en enkelt produksjonsdefekt eller driftsskade (f.eks. Fra overdreven trykk, kjemisk angrep eller håndtering) kan føre til en "pinhole" eller tåre. En slik defekt omgår den designet porestørrelsesekskluderingen, slik at forurensninger kan passere gjennom, og kompromittere hele filtreringsprosessen.
• Vanlige metoder:
  • Bubble Point Test: Som diskutert er dette en primær metode. Et fall i boblepunkttrykket indikerer en stor feil.
  • Diffusjonstest: Måler gasstrømmen gjennom de fuktede porene ved et trykk under boblepunktet. En overdreven flyt indikerer en feil.
  • Trykkholdtest: Måler trykkforfallet over tid i et forseglet, gasstrykket fuktet filter. Et raskt trykkfall antyder en lekkasje.
  • Fremstrømningstest: I likhet med diffusjonstesten, men måler total gasstrøm, som inkluderer både diffusjon og bulkstrøm gjennom store feil.

Integritetstesting utføres rutinemessig før og etter kritiske filtreringsprosesser (spesielt i legemidler og sterile applikasjoner) og etter rengjøringssykluser. Det gir forsikring om at membranens effektive ytelse av porestørrelse opprettholdes gjennom hele sitt operasjonelle liv.

Oppsummert krever håndtering av problemer relatert til membranporestørrelse, for eksempel begroing og tilstopping, proaktive strategier som involverer nøye forbehandling, optimalisert drift og robust rengjøring. Videre gir regelmessig integritetstesting tillit til at membranens avgjørende størrelse-eksklusjonsevner forblir kompromissløst.

Velge riktig membranfilter

Reisen fra å forstå hva porestørrelse betyr for å ta tak i de forskjellige applikasjonene kulminerer i den kritiske oppgaven med å velge høyre Membranfilter for et spesifikt behov. Denne avgjørelsen er sjelden grei og innebærer en systematisk vurdering av flere viktige faktorer for å sikre optimal ytelse, effektivitet og økonomisk levedyktighet.

Vurdere dine spesifikke filtreringsbehov

Det første og viktigste trinnet er å tydelig definere målene med filtreringsprosessen. Spør deg selv:

• Hva er ønsket resultat? Prøver du å:
  • Avklare en væske (fjern turbiditet)?
  • Steriliser en løsning (fjern bakterier/virus)?
  • Konsentrer et verdifullt produkt (f.eks. Proteiner)?
  • Fjerne oppløste salter eller spesifikke ioner?
  • Rense vann til et ultrapurnivå?
• Hva er det nødvendige renhetsnivået? Hva er den maksimale tillatte konsentrasjonen eller størrelsen på restforurensninger? Dette vil direkte veilede den nødvendige porestørrelsen. For eksempel kan et 0,45 um filter være tilstrekkelig for generell avklaring, men et 0,22 um eller strammere filter er nødvendig for steril filtrering.
• Hva er arten av fôrstrømmen? Er det en væske eller en gass? Hva er den typiske partikkelbelastningen eller oppløste faststoffinnholdet? Er det veldig tyktflytende eller relativt tynt?
• Hva er den nødvendige gjennomstrømningen (strømningshastigheten)? Hvor mye væske eller gass må behandles per tidsenhet? Dette påvirker ikke bare membrantypen, men også det totale membranoverflaten som trengs.
• Hva er forskriftskravene? For applikasjoner innen legemidler, mat og drikke eller drikkevann, kan det være spesifikke regulatoriske standarder (f.eks. FDA, USP, WHO) som dikterer filterytelse.

En klar forståelse av disse behovene vil begrense potensielle membrantyper (MF, UF, NF, RO) og deres tilsvarende porestørrelsesområder.

Tatt i betraktning egenskapene til væsken som filtreres

Utover forurensningene spiller egenskapene til selve egenskapen en betydelig rolle i membranvalg, spesielt angående membranmaterialkompatibilitet.

• Kjemisk sammensetning:
  • ph: Væskens pH må være kompatibel med membranmaterialet. Noen materialer brytes raskt ned i svært sure eller alkaliske forhold.
  • Tilstedeværelse av løsningsmidler: Organiske løsningsmidler kan svelle, oppløse eller skade visse polymermembraner alvorlig. Keramiske membraner eller spesifikke løsningsmiddelresistente polymerer (f.eks. PVDF) kan være nødvendig.
  • Oksidasjonsmidler: Sterke oksidasjonsmidler (som klor) kan skade mange membranmaterialer, spesielt polyamid RO/NF -membraner. Klorresistente membraner eller forbehandling for fjerning av klor kan være nødvendig.
• Temperatur: Operasjonstemperaturområdet må være innenfor membranmaterialets toleransegrenser. Høye temperaturer kan forårsake nedbrytning av membran eller endringer i porestruktur. Motsatt kan svært lave temperaturer øke væskeviskositeten og redusere fluksen.
• Viskositet: Svært tyktflytende væsker krever høyere driftstrykk eller større membranoverflateområder for å oppnå ønskede strømningshastigheter, uavhengig av porestørrelse.
• Begroingspotensial: Vurder potensialet for væsken for å foge membranen. Væsker som er høye i suspendert faste stoffer, kolloider, oppløst organisk materiale eller mikroorganismer vil kreve mer robust forbehandling, spesifikke membranmaterialer eller effektive rengjøringsstrategier. Membraner med overflateegenskaper som motstår vedheft (f.eks. Hydrofile overflater for vandige oppløsninger) kan være fordelaktig.

Evaluering av kostnadseffektiviteten til forskjellige membrantyper

Kapital- og driftskostnadene forbundet med membranfiltreringssystemer varierer betydelig avhengig av den valgte teknologien og dens skala.

• Kapitalutgifter (CAPEX):
  • Membrankostnad: Finer poremembraner (ro> nf> uf> mf) er generelt dyrere per arealenhet på grunn av deres komplekse produksjon.
  • Systemkomponenter: Høyere trykkoperasjoner (RO, NF) krever mer robuste pumper, trykkfartøy og rør, og øker de første installasjonskostnadene.
• Operasjonelle utgifter (OPEX):
  • Energiforbruk: Pumpekostnadene er direkte proporsjonale med driftstrykket og strømningshastigheten. RO -systemer, som krever det høyeste presset, har det høyeste energiforbruket.
  • Membranerstatning: Livet varierer etter applikasjon, fôrkvalitet og rengjøringsregime. Å bytte ut fine-poremembraner kan være en betydelig gjentagende kostnad.
  • Rengjøring av kjemikalier og prosedyrer: Frekvensen og aggressiviteten til rengjøring som kreves for å bekjempe begroing bidrar til driftskostnader.
  • Forbehandlingskostnader: Nivået på forbehandling som er nødvendig for å beskytte membranen, øker også det samlede driftsbudsjettet.

Det er avgjørende å utføre en Total Cost of Ownership (TCO) Analyse som vurderer både innledende investeringer og langsiktige driftsutgifter. Noen ganger kan det å investere i en litt dyrere membran med bedre begroingsmotstand eller en lengre levetid føre til betydelige besparelser i energi, rengjøring og erstatningskostnader i løpet av systemets levetid. Motsatt, å velge et RO -system når NF ville være nok, kan være en unødvendig utgift av kapital og energi.

Ved å vurdere disse sammenvevd faktorer nøye - dine filtreringsmål, væskens egenskaper og de økonomiske implikasjonene - kan du ta en informert beslutning om å velge membranfilteret med optimal porestørrelse og egenskaper for din spesifikke applikasjon. Denne helhetlige tilnærmingen sikrer ikke bare effektiv filtrering, men også en bærekraftig og kostnadseffektiv drift.

Har du fortsatt spørsmål? Bare kontakt Hangzhou Nihaowater, vi vil hjelpe.
